747 - Ayudar Expansible soporte giratorio interno

747 - Ayudar Expansible soporte giratorio interno

Para sujetar el pasamanos a una posición vertical en cualquier ángulo cuando se usa junto con el tipo 101 o 125 para un solo riel o el tipo 104 para un riel doble.

To attach handrail to an upright at any angle when used in conjunction with type 101 or 125 for a single rail or type 104 for a double rail.

Gama de Conectores Imprimir < Anterior Proximo >

De datos del producto y dimensiones

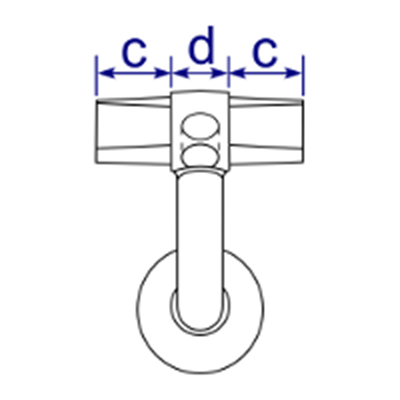

Dimensions Image 1 - 747 - Ayudar Expansible soporte giratorio interno
Dimensions Image 2 - 747 - Ayudar Expansible soporte giratorio interno
Tamaño a (mm) b (mm) c (mm) d (mm) Peso (kg) Box Qty*
  C42   80   38.5   32   25.4   0.85   38
  D48   -   -   -   -   1.07   30

* Fittings are sold individually and do not need to be bought in box quantites. Box Quanties may be subject to change without prior notice.

Figures given as guidance only, dimensions and weights are subject to manfacturing tolerances and may be altered without prior notice.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
