748 - Ayudar Ensillar soporte giratorio interno

748 - Ayudar Ensillar soporte giratorio interno

Para sujetar el pasamanos a una posición vertical en cualquier ángulo cuando se usa junto con el tipo 101 o 125 para un solo riel o el tipo 104 para un riel doble. Los remaches o los tornillos autoperforantes se pueden suministrar por separado a un costo adicional.

Si bien los accesorios de tipo de sillín de asistencia están diseñados principalmente para que se ajusten perfectamente a los tubos de diámetro C42, también pueden acomodar tubos D48 con un ligero hueco central cuando están instalados. Sin embargo, tenga en cuenta que, para las solicitudes pertinentes en el Reino Unido, las barandillas de tamaño D48 no cumplen con los requisitos dimensionales de las reglamentaciones de la Ley de Discriminación por Discapacidad (DDA) y las Regulaciones de Construcción Parte M: 2004.

To attach handrail to an upright at any angle when used in conjunction with type 101 or 125 for a single rail or type 104 for a double rail. Rivets or self-drilling screws can be supplied separately at extra cost.

Although the saddles type Assist fittings are primarily designed to fit snugly on C42 diameter tubes, they may also accommodate D48 tubes with a slight central gap when fitted. Please note, however, that for relevant UK applications, D48 size handrails do not meet the dimensional requirements of the Disability Discrimination Act (DDA) regulations and Building Regulations Part M:2004.

Gama de Conectores Imprimir < Anterior Proximo >

De datos del producto y dimensiones

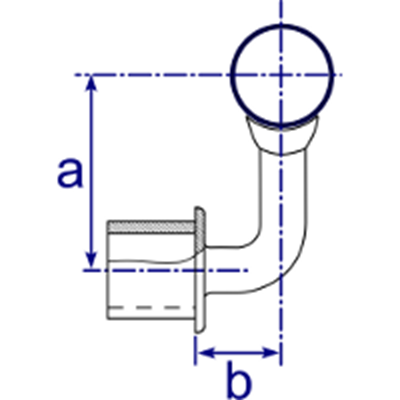

Dimensions Image 1 - 748 - Ayudar Ensillar soporte giratorio interno

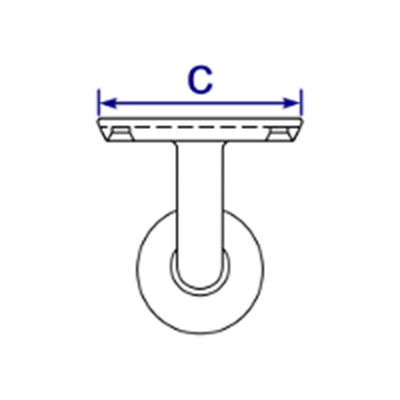

Dimensions Image 2 - 748 - Ayudar Ensillar soporte giratorio interno
Tamaño a (mm) b (mm) c (mm) Peso (kg) Box Qty*
  C42   80   38.5   90   0.50   60

* Fittings are sold individually and do not need to be bought in box quantites. Box Quanties may be subject to change without prior notice.

Figures given as guidance only, dimensions and weights are subject to manfacturing tolerances and may be altered without prior notice.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
