750 - Ayudar Conector expandido

750 - Ayudar Conector expandido

El accesorio de expansión de 750 asistencias con una orejeta macho está unido a un pivote giratorio 173F diseñado para sujetar un pasamano galvanizado independiente a una posición vertical con un ángulo variable.

La sección superior de la conexión se expande en el tubo de barandilla galvanizado y se utiliza principalmente para unir dos tramos de tubo de barandilla juntos. Donde no se requiera la unión del tubo de la barandilla, mire la conexión 751 en su lugar. El giratorio hembra 173F se fija en la parte superior de los postes verticales y, junto con el perno y la tuerca suministrados, puede ajustar el riel horizontal al ángulo deseado.


El accesorio 750 se suministra con el soporte de expansión superior 750M, la hembra giratoria 173F y un tornillo y tuerca sin ensamblar.

750 assist expanding fitting with male lug attached to a 173F swivel designed to attach a freestanding galvanised handrail to an upright at a variable angle.

The top section of the fitting expands into the galvanised handrail tube and is primarily used to join two lengths of handrail tube together. Where no joining of handrail tube is required look at the 751 fitting instead. The 173F female swivel fixes onto the top of the upright posts and in conjunction with the bolt and nut supplied you can adjust the horizontal rail to the desired angle.


The 750 fitting is supplied with the 750M top expanding bracket, 173F swivel female, and a bolt and nut un-assembled.

Gama de Conectores Imprimir < Anterior Proximo >

De datos del producto y dimensiones

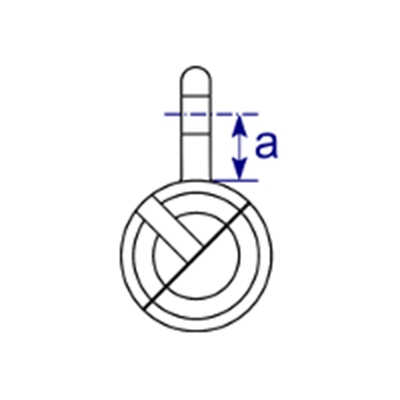

Dimensions Image 1 - 750 - Ayudar Conector expandido

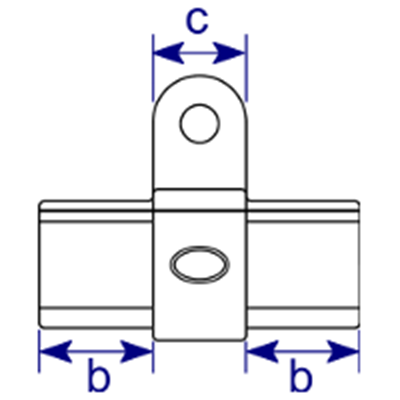

Dimensions Image 2 - 750 - Ayudar Conector expandido
Tamaño a (mm) b (mm) c (mm) Peso (kg) Box Qty*
  C42   25   32   25.4   0.97   32
  D48   -   -   -   1.13   32
  C42/D48   -   -   -   1.03   32

* Fittings are sold individually and do not need to be bought in box quantites. Box Quanties may be subject to change without prior notice.

Figures given as guidance only, dimensions and weights are subject to manfacturing tolerances and may be altered without prior notice.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
