751 - Ayudar Ensillar conector

751 - Ayudar Ensillar conector

Diseñado para sujetar una barandilla independiente a un poste vertical en un ángulo variable. El accesorio 751 Interclamp® Assist viene completo con el sillín 751M, el giratorio hembra 173F, el perno y la tuerca sin ensamblar.

El accesorio 751 Interclamp® está diseñado para el soporte intermedio de tubos de pasamanos galvanizados horizontales donde no se requiere una unión de los tubos. También se utilizan cuando se ajusta la terminación del extremo del pasamanos 724 Assist al poste vertical.

Aunque los soportes de los accesorios de remache-en Assist están diseñados principalmente para que se ajusten perfectamente a los tubos de diámetro C42, también pueden acomodar tubos D48 con un ligero hueco central cuando están instalados. Sin embargo, tenga en cuenta que, para las solicitudes pertinentes en el Reino Unido, las barandillas de tamaño D48 no cumplen con los requisitos dimensionales de las reglamentaciones de la Ley de Discriminación por Discapacidad (DDA) y las Regulaciones de Construcción Parte M: 2004.

Designed to attach a freestanding handrail to an upright post on a variable angle. The 751 Interclamp® Assist fitting comes complete with the 751M saddle, 173F female swivel, bolt and nut un-assembled.

The 751 Interclamp® fitting is designed for intermediate support of horizontal galvanised handrail tubes where no joining of the tubes are required. They are also used when fitting the 724 Assist handrail end termination to the upright post.

Although the saddles of rivet-on Assist fittings are primarily designed to fit snugly on C42 diameter tubes, they may also accommodate D48 tubes with a slight central gap when fitted. Please note, however, that for relevant UK applications, D48 size handrails do not meet the dimensional requirements of the Disability Discrimination Act (DDA) regulations and Building Regulations Part M:2004.

Gama de Conectores Imprimir < Anterior Proximo >

De datos del producto y dimensiones

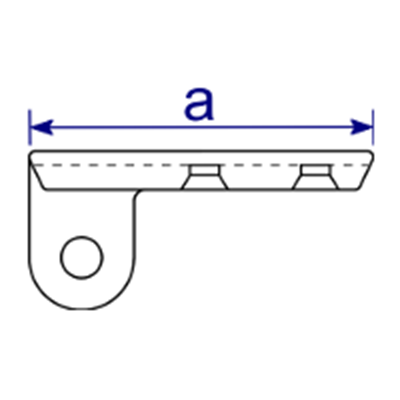

Dimensions Image 1 - 751 - Ayudar Ensillar conector

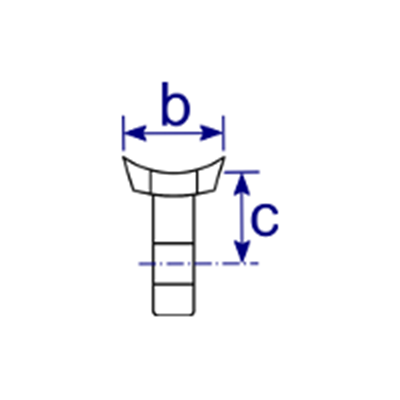

Dimensions Image 2 - 751 - Ayudar Ensillar conector
Tamaño a (mm) b (mm) c (mm) Peso (kg) Box Qty*
  C42   87   26   31   0.59   50
  C42/D48   -   -   -   0.66   50

* Fittings are sold individually and do not need to be bought in box quantites. Box Quanties may be subject to change without prior notice.

Figures given as guidance only, dimensions and weights are subject to manfacturing tolerances and may be altered without prior notice.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
