149 - Conector de la manga externa

149 - Conector de la manga externa

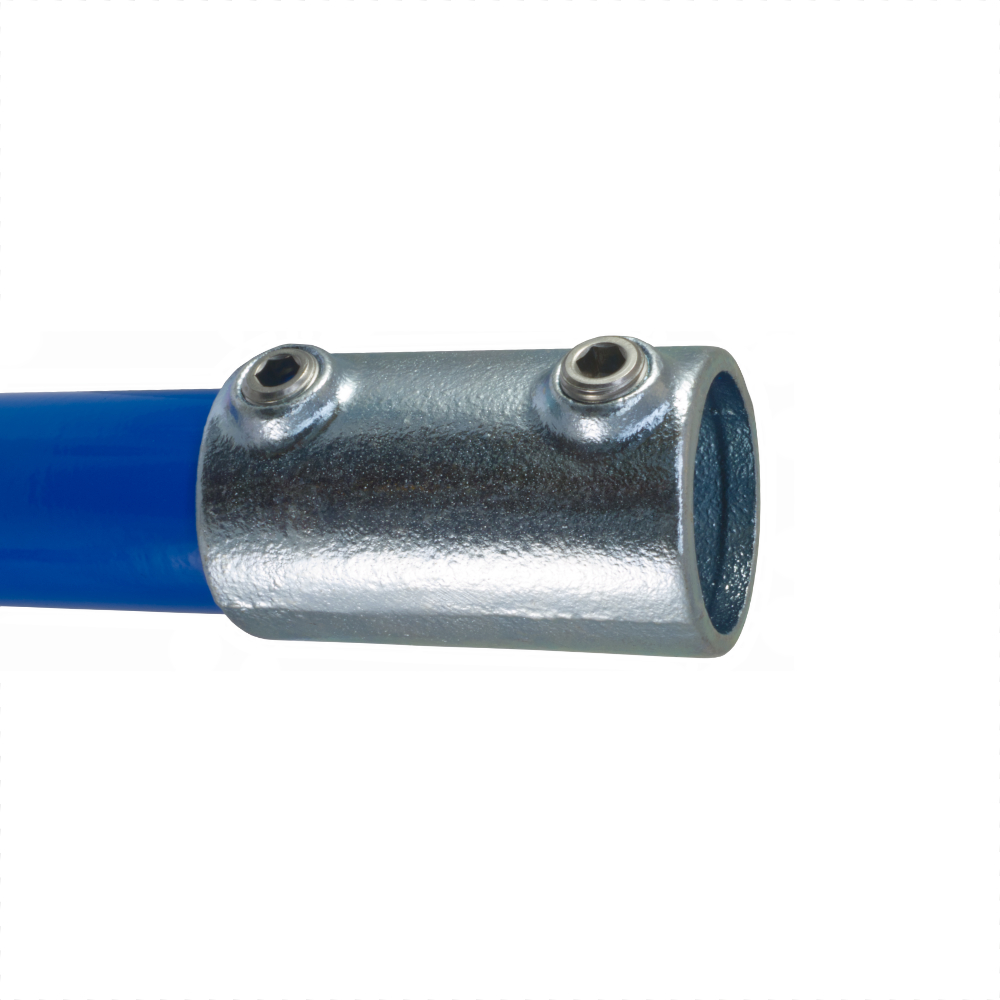

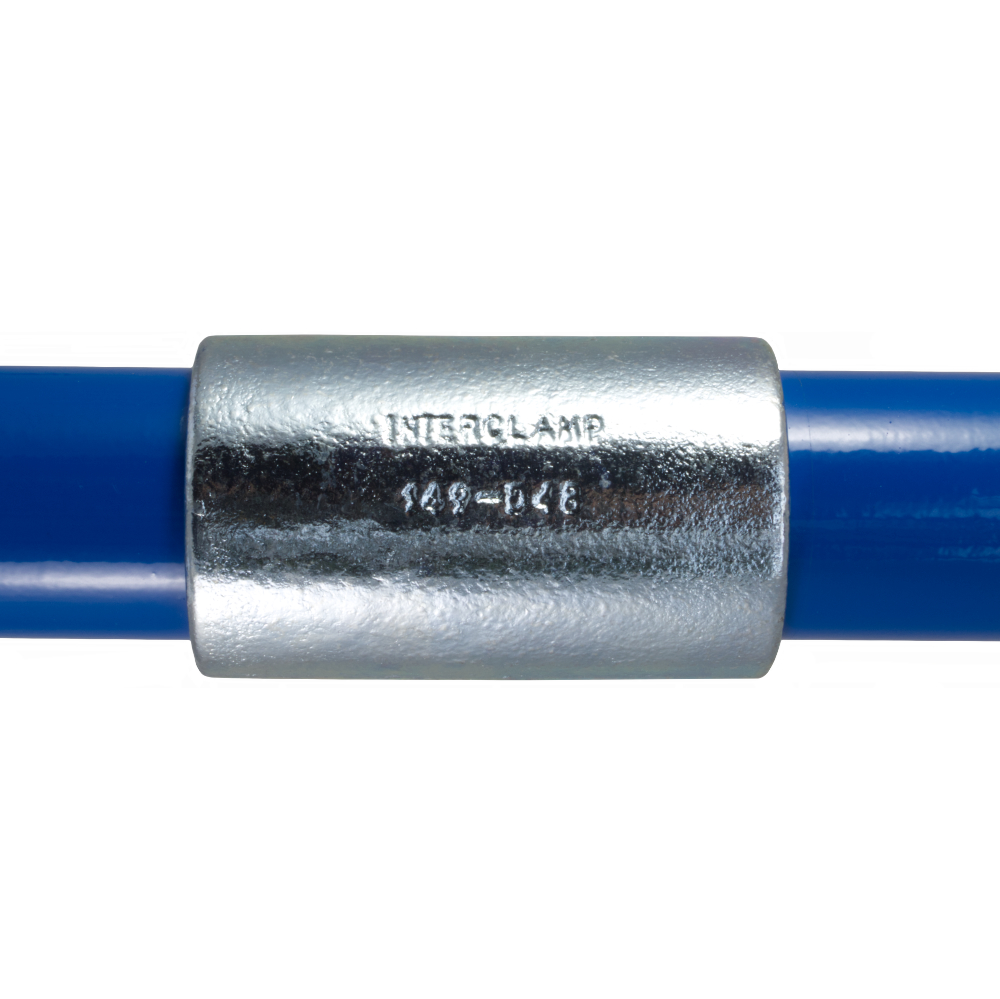

Un racor recto para unir tubos del mismo tamaño. Dependiendo de los requisitos de carga, el tipo 150 a veces se puede usar como una alternativa, particularmente cuando se requiere una junta más plana.

nótese bien El tipo 150 no se puede utilizar para cargas de tracción.

A straight fitting for joining tubes of the same size. Dependent on load requirements, type 150 may sometimes be used as an alternative, particularly where a more flush joint is required.

N.B. Type 150 cannot be used for tensile loads.

Gama de Conectores Imprimir < Anterior Proximo >

De datos del producto y dimensiones

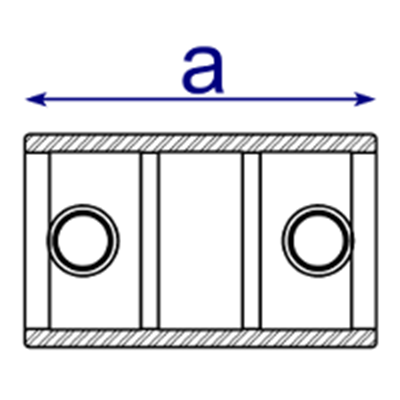

Dimensions Image 1 - 149 - Conector de la manga externa

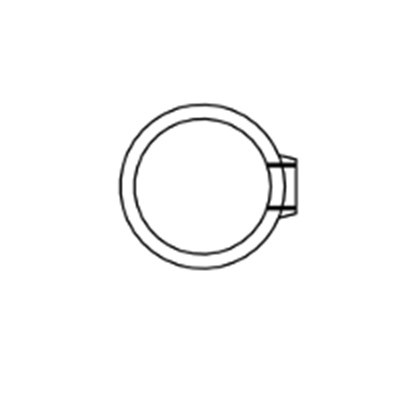

Dimensions Image 2 - 149 - Conector de la manga externa
Tamaño a (mm) Peso (kg) Box Qty* Part No
  A27   76   0.28   120   149-A27
  B34   90   0.41   80   149-B34
  C42   100   0.58   48   149-C42
  D48   100   0.59   42   149-D48
  E60   120   0.95   24   148-E60

* Fittings are sold individually and do not need to be bought in box quantites. Box Quanties may be subject to change without prior notice.

Figures given as guidance only, dimensions and weights are subject to manfacturing tolerances and may be altered without prior notice.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
